平衡吊工作原理

平衡吊搬運重物是通過下列三種運動的合成而實現的

1、垂直升降-機動2、繞立柱回轉-手動

3、水平移動-手動

平衡吊組成

PJ平衡吊由機身、平衡臂、傳動箱及電氣裝置等部分組成

機身由立柱、回轉座、立柱頭、壁座、水平導軌及擋塊、垂直導向板等組成。

平衡臂由吊重壁、大臂、連桿和支撐桿用軸和軸承鉸接成四連桿機構。

傳動箱:電動機經一對齒輪帶動蝸桿、蝸輪與螺母構成一體，當螺母旋轉時即可帶動絲桿上、下移動，由此而使平衡吊獲得

機械的垂直升降運動。

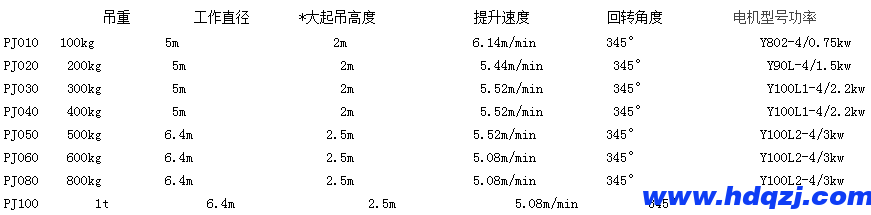

技術參數

PJ平衡吊適用范圍

廣泛用于機床的上、下活件;中型零部件的裝配和修理工序的起吊運輸;流水生產線的銜接、轉換工作;鑄造車間的下芯、合箱;熱處理車間的裝爐、出爐等。

目前在汽車、拖拉機、柴油機、農用機、機床設備等機械制造及其它許多行業(yè)得到廣泛的應用。
